观察生动的纳米世界
使用调频模式的全新型HR-SPM高分辨率原子力显微镜，不仅可以在空气及液体环境中实现更高分辨率，而且初次观察到了固液界面的水化/溶剂化作用的液体分层。
HR-SPM: 高分辨原子力显微镜
HR-SPM特点
使用调频模式
空气和液体中的噪音降低到传统模式的二十分之一
在空气和液体环境中也能达到更高真空原子力显微镜的分辨率
现有的扫描探针显微镜 (scanning probe microscopes)和原子力显微镜(atomic force microscopes) 通常使用调幅模式(amplitude modulation).从原理上, 调频模式(frequency modulation) 可以达到更高的分辨率。
| SPM | ： | 扫描探针显微镜 |
| AFM | ： | 原子力显微镜 |
| AM | ： | 调幅模式 |
| FM | ： | 调频模式 |
与现有SPM/AFM的区别

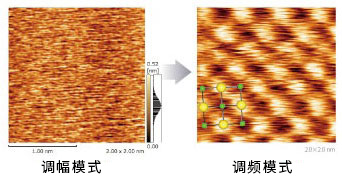

液体环境中原子分辨率观察
 | NaCl饱和溶液中观察固体表面的原子排列。使用调幅模式的传统原子力显微镜，图像完全被噪音遮盖（左图），但在调频模式下，原子排列清晰可见（右图）。调频模式实现了实实在在的原子级分辨率。 |

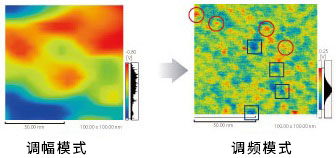

空气中Pt催化剂颗粒的观察1)
KPFM: 扫描开尔文显微镜 | TiO2基底上的Pt颗粒， 通过KPFM进行表面电势的测定，TiO2基版上的Pt催化粒子可被清晰识别。同时可以观察到数纳米大小的Pt粒子和基板间的电荷交换。右图中，红色区域是正电势，蓝色区域是负电势。对于PKFM观察，FM模式也大幅提高了分辨率。
注: KPFM需要特定的基底。 |
